Tubo de Tela Johnson para Poço de Água com Fenda de Aço Inoxidável 205 / 304 / 316 / 316L
Descrição do Produto:
Tubo de Tela Johnson para Poço de Água com Fenda de Aço Inoxidável 205 / 304 / 316 / 316L é feito enrolando arame laminado a frio, aproximadamente triangular em seção transversal, em torno de uma matriz circular das varetas longitudinais. O arame é fixado às varetas por soldagem, produzindo unidades rígidas de uma peça com características de alta resistência com pesos mínimos.O arame é fixado às varetas por soldagem, produzindo unidades rígidas de uma peça com características de alta resistência com pesos mínimos.Há um valor fixo de fenda entre cada arame em V, e a fenda contínua, projetada para fornecer área aberta máxima para reduzir a velocidade de entrada, aumentar a eficiência hidráulica e promover um desenvolvimento mais eficaz.
Especificação:
| Material |
Aço inoxidável |
| Grau |
205, 304,304L, 316L |
| O.D |
89mm 117mm 219mm 273mm 325mm |
| Tamanho |
3-1/2" 4-1/2" 8-5/8 " 10-3/4" 12" |
| Tamanho da fenda |
0,5 mm, 0,63 mm, 0,75 mm, 1,0 mm |
| Comprimento |
2,9 m / 5,8 m, 100-6000 mm |
| Conexão final |
Anéis soldados |
| Tamanho do arame |
63# 93# 118 # |
| Haste de suporte |
140 # |
| Formato do arame |
Formato em V |
Especificações Regulares:
|
TAMANHO
(POLEGADA)
|
O.D
(MM)
|
FENDA
(MM)
|
COMPRIMENTO
(M)
|
COLAPSO
RESISTÊNCIA
(BAR)
|
TRAÇÃO
PESO
(TON)
|
ARAME DE ENVOLVIMENTO (LARGURA*ALTURA)
(MM)
|
HASTES
(MM)
|
| 3-1/2 |
88.9 |
1.0 |
3 |
＞22 |
10.2 |
2.3*3.5 |
3.8MM/22 |
| 4-1/2 |
114.3 |
1.0 |
3 |
＞28 |
11.5 |
2.3*3.5 |
3.8MM/22 |
| 6-5/8 |
168.3 |
0.75 |
5.8 |
＞40 |
12.8 |
2.3*3.5 |
3.8MM/32 |
| 6-5/8 |
168.3 |
1.0 |
5.8 |
＞33 |
12.8 |
2.3*3.5 |
3.8MM/32 |
| 6-5/8 |
168.3 |
0.63 |
5.8 |
＞83 |
45 |
3.2*6.0 |
6.0MM*32 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
＞34 |
21.9 |
2.3*3.5 |
3.8MM/48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
＞50 |
38.2 |
3.0*5.0 |
4.0MM/48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
＞60 |
46 |
3.2*6.0 |
5.0MM/48 |
| 10-3/4 |
273.1 |
0.75 |
5.8 |
＞50 |
32.9 |
2.3*3.5 |
4.9MM/55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
＞60 |
39.5 |
3.0*5.0 |
4.9MM/55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
＞100 |
48 |
3.2*6.0 |
5.0MM/55 |
| 12-3/4 |
323.9 |
1.0 |
5.8 |
＞120 |
37.2 |
3.0*5.0 |
4.0MM/50 |
| 14 |
355.6 |
1.0 |
3 |
＞80 |
37.8 |
3.0*5.0 |
4.0MM/59 |
Característica:
Não é fácil de obstruir
o arame em forma de V especial, faz com que o orifício da face externa da tela seja menor do que a interna, portanto, o orifício não é fácil de obstruir.
Fenda uniforme
As ferramentas de máquina CNC controlam rigorosamente a folga entre o arame, de modo que a folga seja uniforme.
Forte resistência à corrosão
O aço inoxidável 304 tem alta resistência à corrosão
Aplicação:
1. Óleo pesado, óleo de areia, óleo leve, SAGD, CBM, betume, térmico
2. Injeção de água, areia bimodal, carbonatos, pagamento fino
3. Poços de petróleo e gás e água horizontais, verticais e desviados
Serviço OEM:
Informe-nos a especificação da tela de arame que você precisa e nós o ajudaremos a processar os produtos de alta qualidade.
Faixa personalizada
Material do tubo de filtro: principalmente aço inoxidável, aço carbono galvanizado, spray de aço carbono ou outro material conforme os requisitos do cliente.
Folga: 0,1 mm-15 mm, tamanho da tela selecionado arbitrariamente para atender a diferentes requisitos de construção.
Diâmetro: 2 " 3 " 4 " 5 " 6 " 8 " 10 " 12 " 14 " 16 " 20 ". 29 mm - 1000 mm.
Comprimento: 2,9 M, 5,85 M. Até 6 M.
Forma de conexão: conexão por ranhura/conexão por anel de solda ou conexão por rosca.

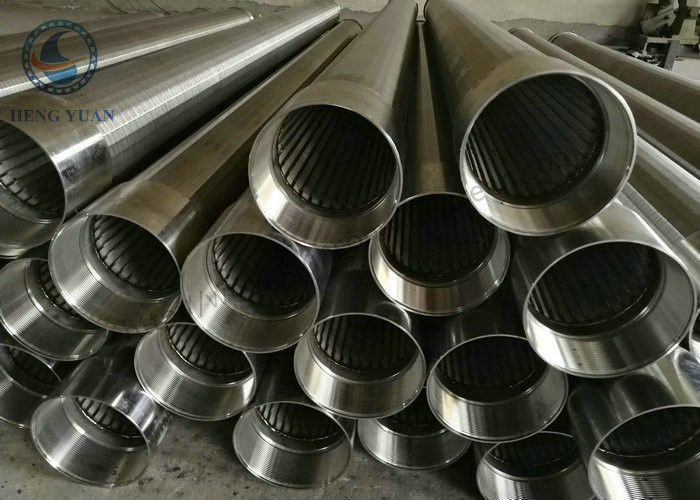

Imagens:

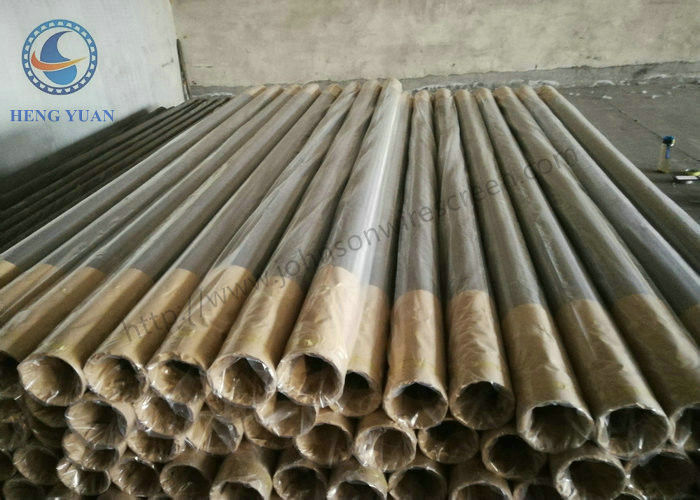

Pacote:
